内装式安全阀

用途

上海泛亚电竞 阀门制造有限公司生产的YANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。

内装式安全阀
内装式安全阀

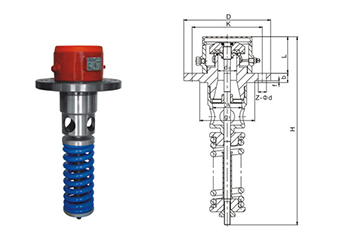

外形及连接尺寸

公称通径
Nominal diameter DN(mm)		 尺寸 　Dimension(mm)
L D D1 D2 D0 b f Z-Φd H ≈
50 95 160 125 100 34 20 3 4-18 376
80 99 225 190 149 52 25 4.5 8-22 512

主要零部件材料

NO. 零件名称Name of part 材料　Materials
1 阀瓣　　Disc 碳钢　Carbon Steel
2 密封圈　Sealing 聚四氟乙烯　PTFE
3 阀体　　Body 碳钢　Carbon Steel
4 阀杆　　Stem 1Cr18Ni9Ti
5 阀座　　Seat 碳钢　Carbon Steel
6 支架　　Yoke 碳钢　Carbon Steel

注：
1.本网页的内装式安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
