空气泡沫产生器

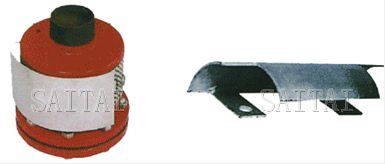

产品简图
空气泡沫产生器
空气泡沫产生器外形尺寸图
注：1、空气泡沫产生器装于油罐上，用于灭火。
2、订货时请指明名称、规格、图号。
主要规格图号
| 型号规格 | 图号 | 重量（kg） | 技术条件 |
| PC4（25升） | GKP-25 | 16 | 1、工作压力5kg/cm2 时，混合液为4升/秒泡沫发生量25升。 2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。 |
| PC8（50升） | GKP-50 | 22 | 1、工作压力5kg/cm2 时，混合液为8升/秒泡沫发生量50升。 2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。 |
| PC16（100升） | GKP-100 | 32 | 1、作压力5kg/cm2 时，混合液为16升/秒泡沫发生量100升。 2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。。 |
| PC24（150升） | GKP-150 | 40 | 1、作压力5kg/cm2 时，混合液为24升/秒泡沫发生量150升。 2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。 |
主要连接尺寸
| 规 格 | 安装尺寸（毫米） | |||||||
| D | D1 | D2 | d | 1 | H | n | di | |
| 25升 | Ф130 | Ф110 | Ф160 | KG2? | 216 | 170 | 4 | Ф14 |
| 50升 | Ф150 | Ф125 | Ф185 | KG2 1/2? | 228 | 190 | 4 | Ф18 |
| 100升 | Ф200 | Ф175 | Ф235 | KG3? | 230 | 210 | 8 | Ф18 |
| 150升 | Ф225 | Ф200 | Ф260 | KG4? | 234 | 230 | 8 | Ф18 |
注：
1.本网页的空气泡沫产生器结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
