内螺纹柱塞阀
安装使用与维护
内螺纹柱塞阀出厂前均按ZBJ16006进行试验，验收，使用时只需将外表及孔腔清洗干净，不必拆洗和更换。内螺纹柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。经过一段时间的使用密封环如有磨损及渗漏必须先将内螺纹柱塞阀关闭后，在将法兰螺栓均匀的略加旋紧以至于下渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

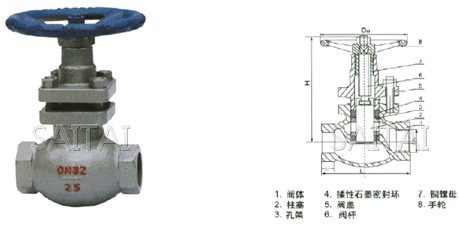

U11SM-16/25/40C/P内螺纹柱塞阀结构图
主要结构尺寸
公称通径 DN（mm） |
主要结构尺寸及外形尺寸 | |||||||
| 阀体长度 L |
接头长度 L1 |
接头长度 S |
手轮直径Do | 管螺纹G （寸） |
关闭高度 H |
开启高度 H1 |
重量 （?K） |
|
| 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
| 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
| 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
| 32 | 140 | 20 | 55 | 140 | 1 1/4 | 179 | 225 | 5.8 |
| 40 | 170 | 22 | 65 | 160 | 1 1/2 | 198 | 246 | 8.3 |
| 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
主要性能规范
阀体材料 |
适用温度 | 适用介质 | 压力范围 |
| 铸钢 | < 250℃ | 水、蒸汽、油品 | PN1.6～4.0MPa |
| 铸铁 | <180℃ | 水、蒸汽、油品 | PN1.6 |
| 不锈钢 | < 200℃ | 硝酸、醋酸 | 通径范围 |
| 含钼不锈钢 | < 200℃ | 氢、氧、尿素等 | DN15～300mm |
试验压力
实验项目 |
实验介质 | 实验压力 |
| 压强实验 | 水 | 1.5PN |
| 高压密封实验 | 水 | 1.1PN |
| 低压气密封实验 | 气 | 0.5～0.7MPa |
注：
1.本网页的内螺纹柱塞阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
